NivOil Überwachungssystem für Öl/Leichtflüssigkeitsabscheider

Beschreibung

Warnanlage für Öl- und Leichtflüssigkeitsabscheider NivOil

• Zustands- und Alarmsignalisierung
• Automatische Sondenerkennung
• Drei Alarmrelaisausgänge
• Akustische Alarmsignalisierung
• EU-baumustergeprüft

Anwendung

Überwachung von Öl- und Leichtflüssigkeitsabscheidern.

Beschreibung

Das NivOil-Überwachungssystem wird bei Öl- und Leichtflüssigkeitsabscheidern eingesetzt. Es dient zur Überwachung des Pegels der sich sammelnden Öl- beziehungsweise Leichtflüssigkeitsschicht, des maximalen Aufstauniveaus bei einer Verstopfung des Abflusssystems sowie gegebenenfalls der sich am Boden absetzenden Schlammschicht.

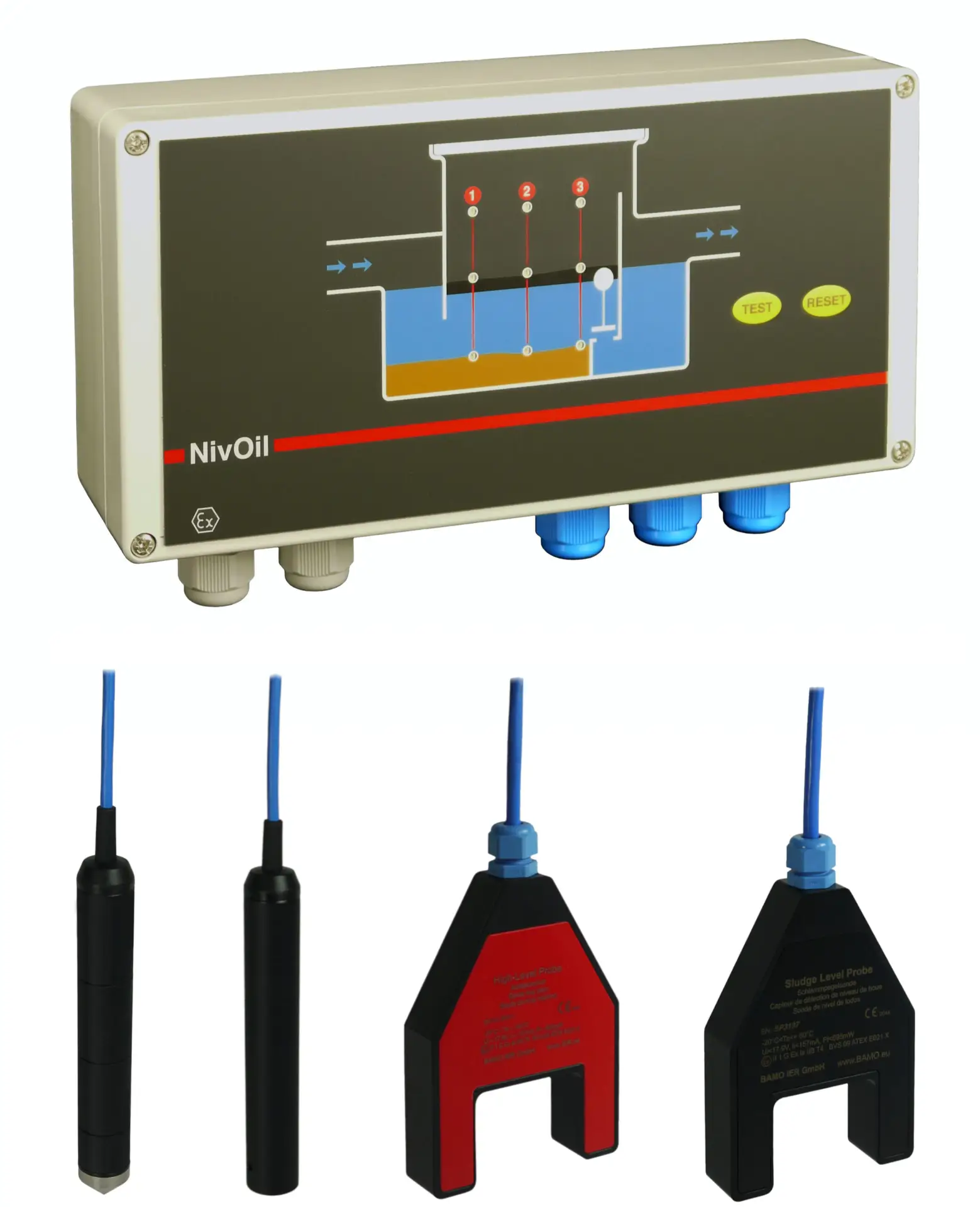

An das Sensorspeisegerät NivOil CU (BVS 07 ATEX E 090) können bis zu drei Überwachungssonden angeschlossen werden.

Verfügbare Sonden

Ölsonde NivOil OP (BVS 07 ATEX E 091 X)
Die Ölsonde erkennt die auf dem Wasser schwimmende Öl- beziehungsweise Leichtflüssigkeitsschicht.

Aufstausonde NivOil HP (BVS 07 ATEX E 092 X)
Die Aufstausonde erkennt eine Verstopfung des Abflusssystems. Sobald das zulaufende Wasser einen zu hohen Pegel erreicht, wird eine Alarmmeldung ausgelöst.

Schlammpegelsonde NivOil SP (BVS 09 ATEX E 021 X)
Die Schlammpegelsonde erkennt, ob sich auf dem Boden des Abscheiders eine Schlammschicht gebildet hat. Sobald der Schlammpegel einen kritischen Wert erreicht, wird eine Alarmmeldung ausgelöst.

Automatische Sondenerkennung

Alle Sondeneingänge sind selbstkonfigurierend. An jeden der drei eigensicheren Kanäle des Speisegerätes NivOil CU kann eine der drei verschiedenen eigensicheren Sondentypen angeschlossen werden.

Das Gerät erkennt automatisch, an welchem Kanal welcher Sondentyp angeschlossen ist, und steuert die entsprechenden LEDs auf der Frontplatte an. Ist ein Kanal nicht belegt, bleiben die zugehörigen LEDs im Betrieb ausgeschaltet.

Das Gerät verfügt über eine integrierte Hupe. Diese kann bei Bedarf über den DIP-Schalter 1 deaktiviert werden.

Datenblatt herunterladen

CE-Kennzeichnung: Das Gerät erfüllt die gesetzlichen Anforderungen der zutreffenden EU-Richtlinien. Weitere Informationen finden Sie in der zugehörigen EU-Konformitätserklärung.
