Beschreibung

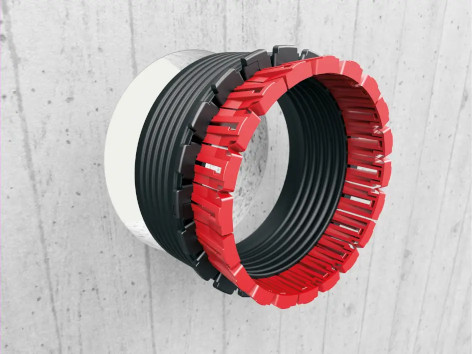

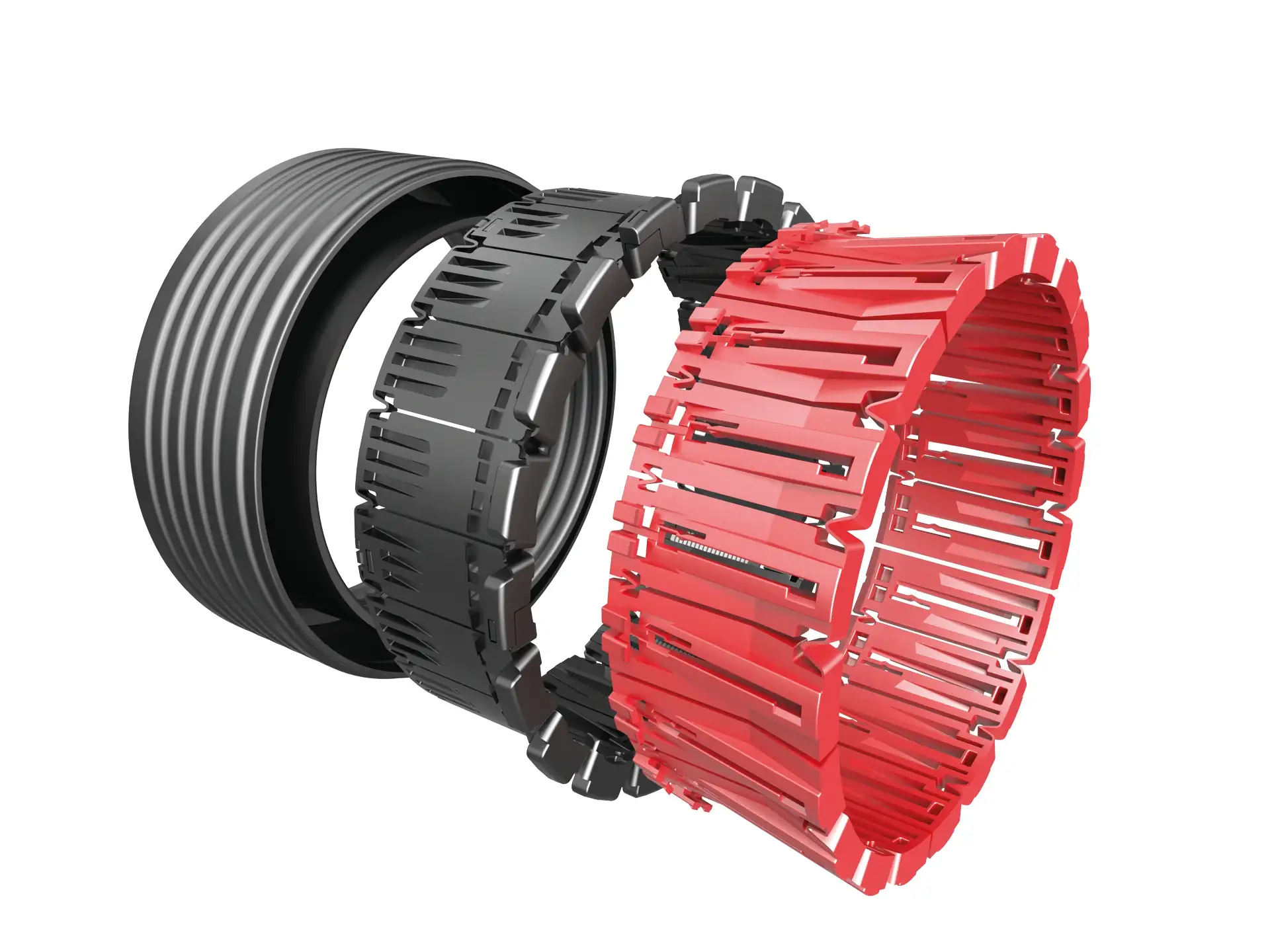

Dieses effektive Dichtungssystem besteht aus einer doppelthohlzylindrischen Manschette (EPDM). Zusätzlich ist hier ein vergrößerbares Ringspalt-Verpress-System aus Polyamid eingebaut. Unsere Dichtung ist stahlfrei und somit korrosionssicher.

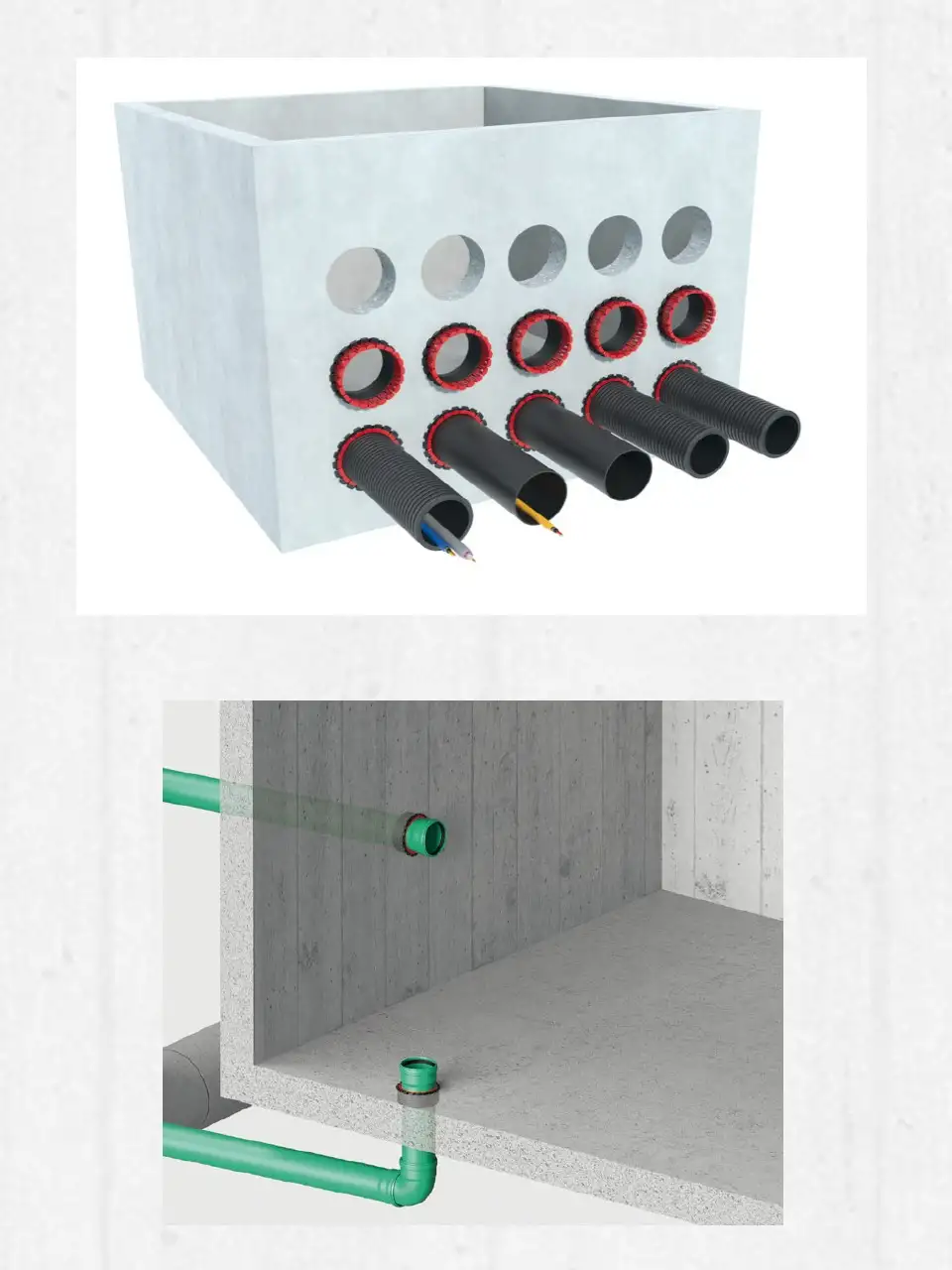

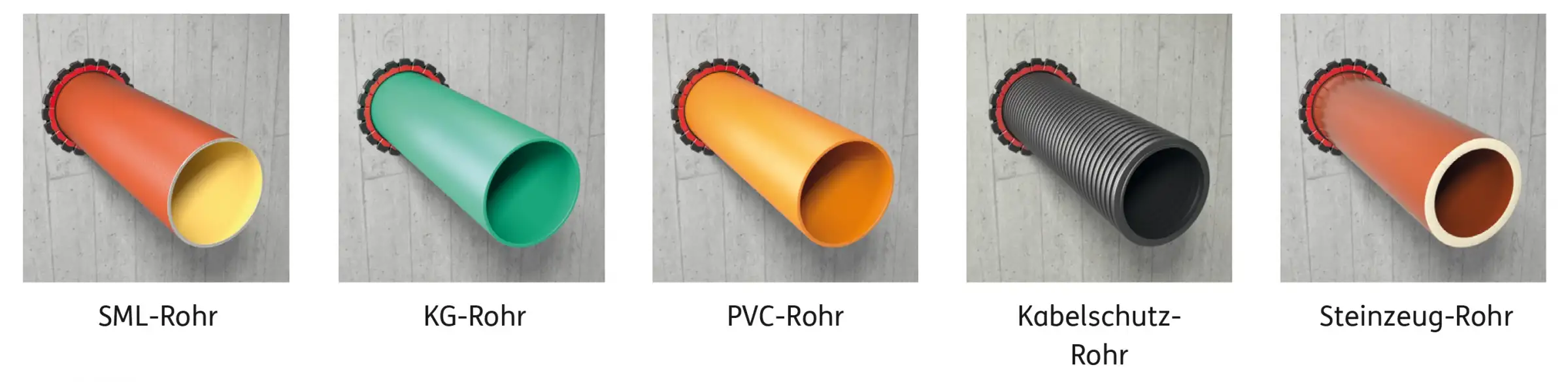

Einer ihrer größten Vorteile ist die Anpassungsfähigkeit. Die SchlagPressDichtung ist in einem hohen Maß flexibel. Sie können den Durchmesser ausdehnen und stauchen. Selbst ovale Mauerdurchführungen oder nicht kreisrunde Rohre sind dauerhaft dicht. Erhältlich ist unsere neue SchlagPress Dichtung aktuell in den Größen von d32 bis 500 mm bzw. bis 800 mm auf Anfrage.
Geprüft – sicher – dicht: Die SchlagPress Dichtung von FRANK ist MFPA geprüft (in Anlehnung an FHRK GE101) geprüft.
| DN | Typ-Bezeichnung | AD Rohre in ca. | ⌀ ID* Innen Kernbohrung oder Durchführung in | Einbautiefe ca. | Verpackung Karton |
|---|---|---|---|---|---|
| Artikel-Nr. | mm | mm | mm | Stück | |
| 32 | SPD 32 | 32 | 80 | 60 | 20 |
| 40 | SPD 40 | 40 | 80 | 60 | 20 |
| 50 | SPD 50 | 50 | 100 | 60 | 20 |
| 63 | SPD 63 | 63 | 100 | 60 | 20 |
| 75 | SPD 75 | 75 | 130 | 60 | 20 |
| 90 | SPD 90 | 90 | 130 | 60 | 20 |
| 100 | SPD 100 | 110 | 150 | 60 | 20 |
| 125 | SPD 125 A | 125 | 165 | 60 | 20 |
| SPD 125 B | 135 | 200 | 60 | 16 | |
| 150 | SPD 150 A | 160 | 200 | 60 | 16 |
| SPD 150 B | 170 | 210 | 60 | 16 | |
| 180 | SPD 180 | 180 | 240 | 60 | 15 |
| 200 | SPD 200 A | 200 | 240 | 60 | 15 |
| SPD 200 B | 200 | 250 | 60 | 15 | |
| SPD 200 C | 210 | 270 | 60 | 15 | |
| SPD 200 D | 220 | 270 | 60 | 15 | |
| 250 | SPD 250 | 250 | 300 | 60 | 8 |
| 300 | SPD 300 | 315 | 365 | 60 | 6 |
| 400 | SPD 400 | 400 | 450 | 60 | 4 |
| 500 | SPD 500 | 500 | 550 | 60 | 2 |
| Tol. +2/-2 mm | *Tol. +2/-2 mm | ||||
| Toleranzen verstehen sich und/oder! Bei größeren Toleranzen kommen unsere Stopfgummis – siehe unter Zubehör – zum Einsatz |
|||||
